沖擊試驗機

半自動沖擊試驗機

來源：m.lrqr.cn????發布時間：2019-12-06 11:19 ????瀏覽次數 :

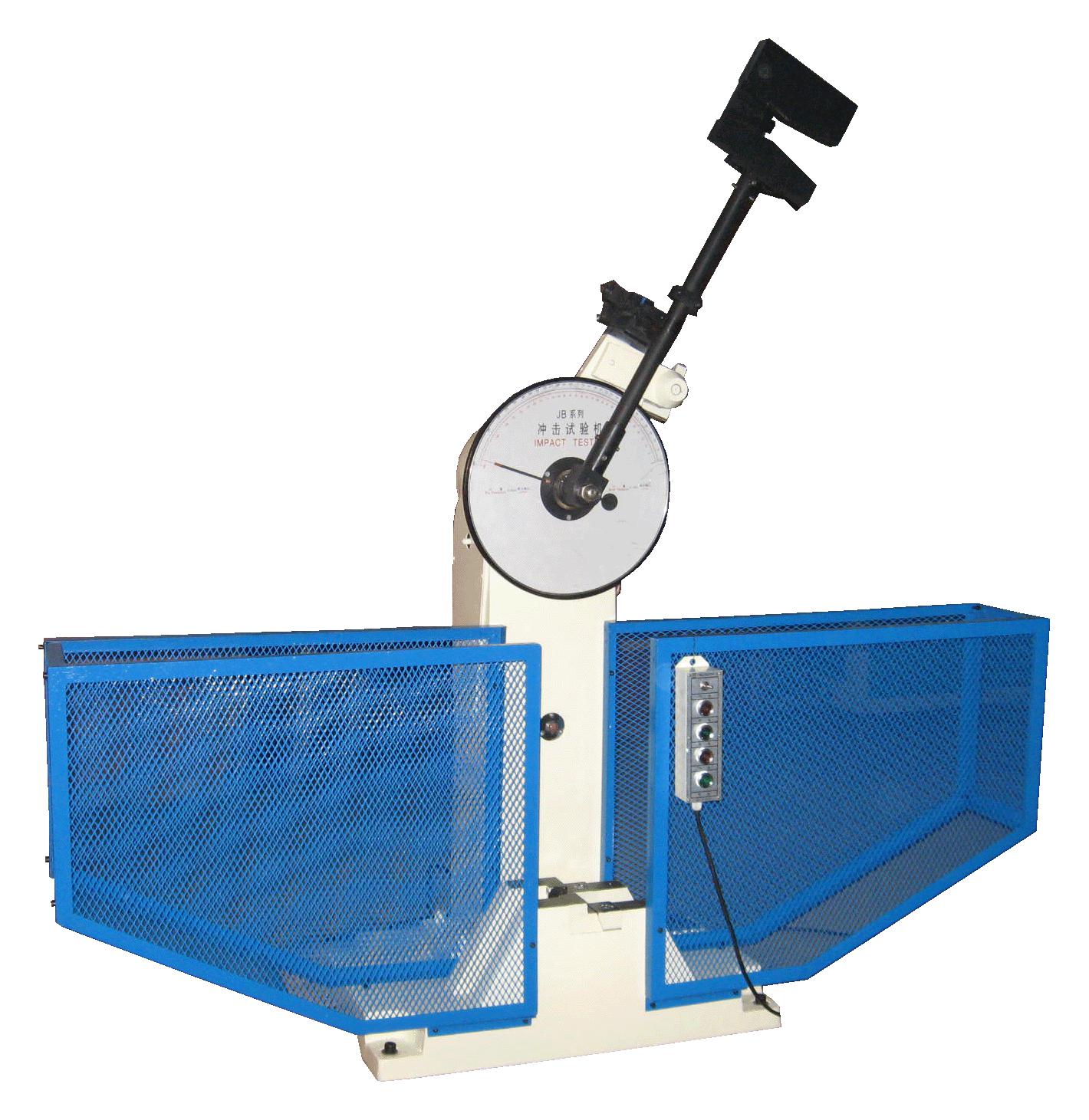

JB-300B型半自動沖擊試驗機按照國家標準GB/T3808-2002《擺錘式沖擊試驗機》開發生產，按國標GB/T229-2007《金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗，最大沖擊能量為300J，并附帶150J擺錘一個，所用試樣斷面為8×10mm；試驗機具有較大的沖擊能量，所以主要供試驗沖擊韌性較大的黑色金屬，如鋼鐵及其合金。
本試驗機利用擺錘沖擊前位能與沖擊后所剩余位能只差在度盤上顯示出來的方式，得到試樣的吸收功；操作上為半自動控制試驗機，操作簡便、工作效率高，在沖斷試樣后利用剩余能量即自動揚擺，準備做下次沖擊試驗，所以在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造廠等部門更能體現其優越性。
半自動沖擊試驗機主要參數
1.沖擊能量：300J、150J
2.度盤刻度范圍及分度值
能量范圍：　　0—300J     0—150J
每小格分度值：   2J          1J
3.擺錘力值（沖擊常數）：  0—300J      M=160.7695N.m
                         0—150J      M=80.3848N.m
4.擺錘預揚角：150°
5.擺軸旋轉中心至沖擊點（試樣中心）距離：750mm
6.沖擊速度：5.2m/s
7.試樣支座跨距：40mm
8.鉗口圓角：R（1—1.5）mm
9.沖擊刀刃圓角：R（2—2.5）mm
10.試樣規格：（10×10×55）mm
11.試驗機凈重：420kg
12.試驗機外形尺寸：（2200×600×1400）mm
13.電源：三相四線制50Hz、380V、250W（主電機）
14.配備300J、150J沖頭各一個
15、安全防護系統一套
16. 工作條件：
1）室溫20°C±5°C范圍內；
2）相對濕度不大于85%；
3）周圍無腐蝕性介質的環境中；
4）安裝在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基礎上；
5）機座上安裝基準面的水平度調至0.2/1000內。
