立式鋼筋正反向彎曲試驗機

來源：m.lrqr.cn????發布時間：2020-03-11 09:20 ????瀏覽次數 :

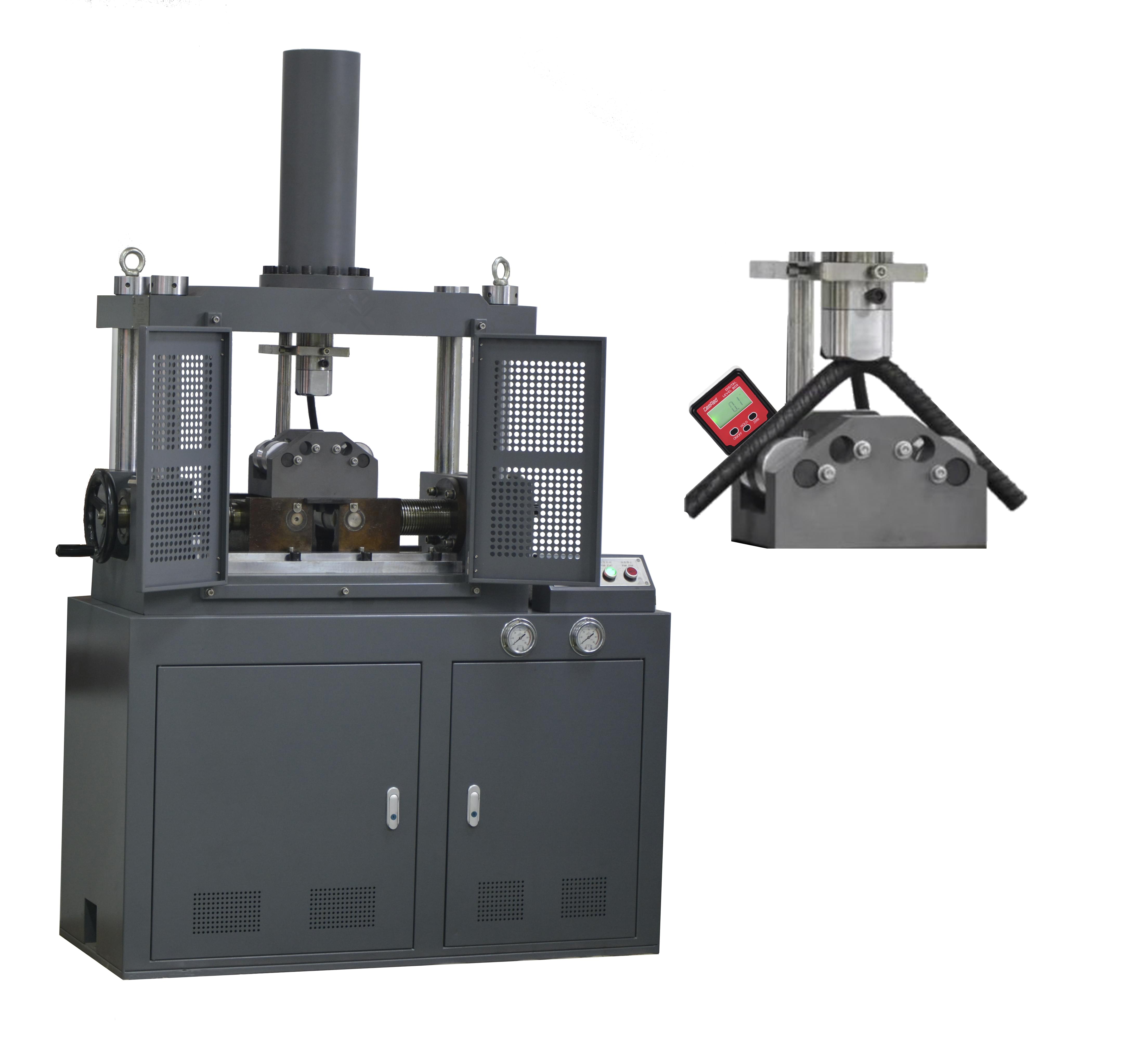

立式鋼筋正反向彎曲試驗機
型號：GW-400C

新標準鋼筋彎曲試驗機采用了液壓動力源驅動，其由試驗主機、油源（液壓動力源）、標準彎曲壓頭三部分組成，最大試驗力300kN。
該鋼筋彎曲試驗機用于棒材、板材及建筑用螺紋鋼等金屬材料的彎曲試驗，該試驗機采用雙向液壓油缸加載，通過手輪調節支輥間距并能夠自鎖。
立式鋼筋正反向彎曲試驗機特點：
1、鋼筋彎曲試驗機是四立柱框架結構，主油缸上置，主體結構由油源、機箱、油缸、活塞、輪支輥組件、光杠、上橫梁等零部件組成。
2、鋼筋彎曲試驗機采用高密封性雙向油缸，效率高且耐久性強。
3、鋼筋彎曲試驗機設計在美觀、便捷、安全方面有充分考慮，例如：主機結構件采用球墨鑄鐵精密加工制成，整機剛性強且穩定性好；工作臺高度800mm便于取放試件；平臺上方配置高韌性防護網，在試驗空間與操作者之間形成隔離，能夠有效保證操作者安全；光杠表面鍍鉻拋光，硬度高、耐磨、美觀、防銹；
4、支輥間距通過搖動手輪帶動絲杠進行調節，間距調節好后支輥自鎖無需緊固，操作方便，大大降低了勞動強度。
5、彎曲壓頭是為國家標準GB/T232-2010《金屬材料彎曲試驗方法》而設計的配套產品。該產品是鋼筋彎曲試驗中必需的一種專用工具，更換方式為插入式操作便捷。
立式鋼筋正反向彎曲試驗機標準：
GB/T232-2010《金屬材料彎曲試驗方法》
GB/T 1499.2-2007《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》
GB/T 1499.2-2018《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》
GB/T28900-2012《鋼筋混凝土用鋼材料試驗方法》
立式鋼筋正反向彎曲試驗機參數：
1、最大推力：300kN；
2、顯示方式：角度顯示器；
3、工作行程：300mm；
4、最大工作壓力：25Mpa；
5、彎曲角度范圍：正向0-90°0-180°、反向20°；
6、彎曲圓試樣直徑：Φ6-Φ50mm(帶E鋼筋φ6-32mm)；
7、彎曲壓頭直徑：Φ6-Φ128mm（可加配）；
8、支輥最大間距：300 mm；
9、油缸加載速度：約120mm/min；
10、主機外形尺寸：1200 mm×550 mm×2000 mm；
11、整機功率：1.1kW；
12、主機重量：約1100 kg；
彎曲試驗機配置：
GW-400C彎曲試驗機主機框架，高效雙向油缸；
標準彎曲壓頭一套：
1、壓頭數量：32個；
2、壓頭座數量：4個
3、壓頭直徑（mm）：6-128；
4、適用范圍：直徑6-32mm鋼筋；
5、重量（kg）：凈重45；總重量50；
6、包裝尺寸：650mm×370 mm×135 mm
注：彎曲壓頭不包含Φ140以上規格的壓頭，如用戶需要可另行定貨；
反向彎曲裝置一套；
防護網一套。
